Pop Wheels — Реверс mainboard зарядной станции АКБ Pop Wheels — Charging Station Mainboard RE
Восстановлена 4-листовая схемотехника mainboard зарядной станции АКБ Pop Wheels: APM32F103, Quectel EG912U-GL, многоканальная зарядка. 4-sheet mainboard schematic recovered for Pop Wheels battery charging station: APM32F103, Quectel EG912U-GL, multi-channel charging.
Reverse EngineeringAPM32Quectel EG912U-GLAltium DesignerLTE Cat 1PCB Design
Ключевые метрики
4 листа
восстановленная схемотехника в Altium Designer recovered schematic sheets in Altium Designer
APM32
F103VET6 — MCU идентифицирован и трассирован F103VET6 — MCU identified and traced
EG912U
Quectel Cat 1 LTE — модем идентифицирован Quectel Cat 1 LTE — modem identified
SPI RF
SPI card reader SPI card reader
Возможности системы
Реверс схемотехники PCB Reverse Engineering
- Идентификация всех ключевых компонентов на плате Identification of all key board components
- Трассировка сигнальных цепей MCU, модема и зарядки MCU, modem, and charging signal path tracing
- Восстановление 4-листовой схемы в Altium Designer 4-sheet schematic recovered in Altium Designer
- Документирование разъёмов, интерфейсов и пинаута Connector, interface, and pinout documentation
Идентифицированные компоненты Identified Components
- APM32F103VET6 (Geehy) — Cortex-M3, LQFP-100, аналог STM32F103 APM32F103VET6 (Geehy) — Cortex-M3, LQFP-100, STM32F103 alternative
- Quectel EG912U-GL — Cat 1 LTE, глобальные полосы, FCC-сертификат Quectel EG912U-GL — Cat 1 LTE, global bands, FCC certified
- SPI card reader SPI card reader
- Многоканальные зарядные каскады: ключи, токовые датчики, защита Multi-channel charging stages: switches, current sensors, protection
- DC-DC и LDO регуляторы питания DC-DC and LDO power regulators
Описание
**Реверс схемотехники**

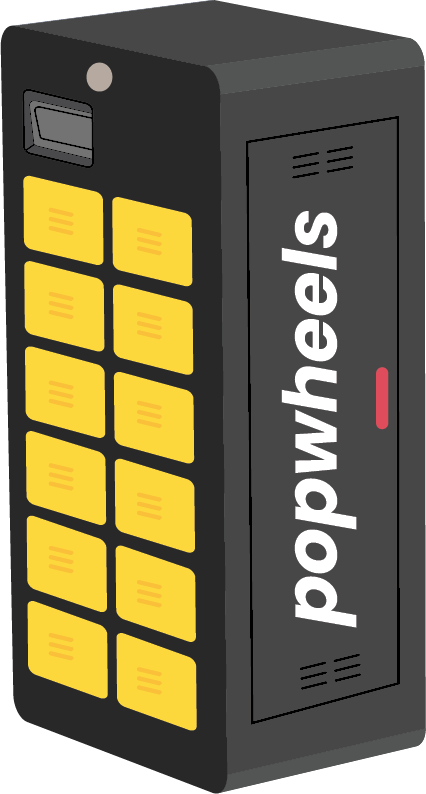

Зарядная станция АКБ для байков шеринга Pop Wheels (США) поступила без документации. Произведён полный реверс-инжиниринг материнской платы по печатной плате: идентификация компонентов, трассировка сигналов, восстановление схемотехники в Altium Designer. Результат — 4-листовая схема: MCU, сотовый модем, многоканальные зарядные цепи, питание и управление.
**Идентификация компонентов**
Основной MCU — **APM32F103VET6** (Geehy, китайский аналог STM32F103, Cortex-M3, LQFP-100). Сотовый модем — **Quectel EG912U-GL** (Cat 1 LTE, глобальные полосы частот, сертифицирован FCC). На плате выявлен SPI card reader — характерная особенность американского рынка.
**Структура схемы**
Лист 1 — MCU и периферия (GPIO, SPI, UART, I2C). Лист 2 — Quectel EG912U-GL: питание, управление, антенный тракт, UART-интерфейс. Лист 3 — многоканальные зарядные каскады АКБ: ключевые транзисторы, токовые датчики, защита. Лист 4 — распределение питания: LDO и DC-DC регуляторы, развязка, разъёмы.
**PCB Reverse Engineering**
Pop Wheels (USA) e-bike battery charging station arrived without documentation. Full reverse engineering of the mainboard: component identification, signal tracing, schematic recovery in Altium Designer. Result — 4-sheet schematic: MCU, cellular modem, multi-channel charging circuits, power and control.
**Component Identification**
Main MCU — **APM32F103VET6** (Geehy, Chinese STM32F103 alternative, Cortex-M3, LQFP-100). Cellular modem — **Quectel EG912U-GL** (Cat 1 LTE, global bands, FCC certified). SPI card reader identified on the board.
**Schematic Structure**
Sheet 1 — MCU and peripherals (GPIO, SPI, UART, I2C). Sheet 2 — Quectel EG912U-GL: power, control, antenna path, UART interface. Sheet 3 — multi-channel battery charging stages: switching transistors, current sensors, protection. Sheet 4 — power distribution: LDO and DC-DC regulators, decoupling, connectors.
